波峰焊工作原理是什麽
發布時間:2020-12-18 瀏覽:次 責任編輯:香蕉视频免费在线播放
波峰焊是大家比較常見的電子設備,那麽關於它的工作原理你知道多少呢?本文就來為你介紹波峰焊的工作原理,以及波峰焊的內部結構示意圖。接下來,香蕉视频免费在线播放給大家見識一下波峰焊工作原理是什麽?(如果您想了解更多波峰焊,歡迎谘詢波峰焊源頭廠家生產熱線>>>400-9932 122)
波峰焊機是指將熔化du的軟釺焊料(鉛錫合金),經電動泵或電磁泵噴流成設計要求的焊料波峰,亦可通過向焊料池注入氮氣來形成,使預先裝有元器件的印製板通過焊料波峰,實現元器件焊端或引腳與印製板焊盤之間機械與電氣連接的軟釺焊。根據機器所使用不同幾何形狀的波峰,波峰焊係統可分許多種。

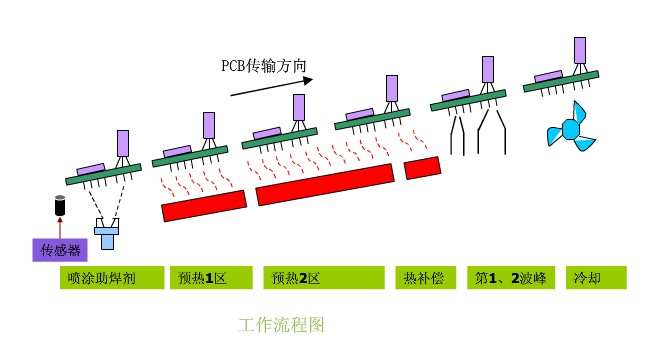

波峰焊機焊接流程:將元件插入相應的元件孔中 →預塗助焊劑 → 預熱(溫度90-100‘C,長度1-1.2m) → 波峰焊(220-240’C) → 冷卻→切除多餘插件腳 → 檢查。
單/雙波峰自動焊機采用三相異步感應泵開發香蕉视频APP无限看,經使用比較,香蕉视频免费在线播放得到如下結果:
由於具備了特有的微擾振動波疊加,可以有效地趕出SMT軟釺接中由於助焊劑和粘貼劑熱分解所產生的遮蔽釺接區的氣體,消除跳焊和SMC、SMD陰影區,達到SMT軟釺接要求,同時,由於微擾波的疊加沒使得波峰焊的爬孔能力明顯加強,提高焊接可靠性和成品率。
